天線對空間不同方向具有不同的輻射或接收能力，這就是天線的方向性。根據方向性的不同，天線有全向和定向兩種。下面海宣電子來講解一下它們之間的區別以及相關參數。

全向天線 ：

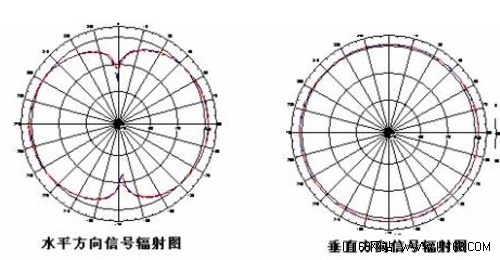

全向天線，即在水平方向圖上表現為360°都均勻輻射，也就是平常所說的無方向性。一般情況下波瓣寬度越小，增益越大。全向天線在通信系統中一般應用距離近，覆蓋范圍大，價格便宜。增益一般在9dB以下 。下圖所示為全向天線的信號輻射圖。

▲　全向天線的輻射范圍比較象一個蘋果

定向天線 ：

定向天線，在水平方向圖上表現為一定角度范圍輻射，也就是平常所說的有方向性。同全向天線一樣，波瓣寬度越小，增益越大。定向天線在通信系統中一般應用于通信距離遠，覆蓋范圍小，目標密度大，頻率利用率高的環境。

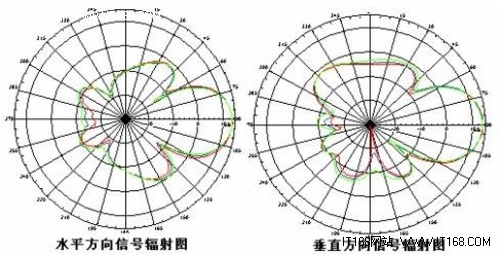

我們也可以這樣子來思考全向天線和定向天線之間的關系：全向天線會向四面八方發射信號，前后左右都可以接受到信號，定向天線就好像在天線后面罩一個碗壯的反射面，信號只能向前面?zhèn)鬟f，射向后面的信號被反射面擋住并反射到前方，加強了前面的信號強度。下圖為定向天線的信號輻射圖。

▲定向天線的主要輻射范圍象個倒立的不太完整的圓錐

通過上文我們能夠形象的認識到什么是全向天線，什么是定向天線，那么在實際應用時該注意些什么呢?

天線的選購 如果需要滿足多個站點，并且這些站點是分布在AP的不同方向時，需要采用全向天線;如果集中在一個方向，建議采用定向天線;另外還要考慮天線的接頭形式是否和AP匹配、天線的增益大小等是否符合您的需求;

天線的安裝 對于室外天線，天線與無線AP之間需要增加防雷設備;定向天線要注意天線的正面朝向遠端站點的方向;天線應該安裝在盡可能高的位置，天線和站點之間盡可能滿足視距(肉眼可見，中間避開障礙)。

附：TL-ANT2414A天線參數

增益：14dBi (天線的重要參數，一般來說越大越好)

駐波比：<1.92 (反映發射能量是否能夠有效傳輸?shù)教炀€(xiàn)的參數，一般來說越接近于1越好)

輸入阻抗：50Ω (現代產品一般都為50Ω，一般不用擔心匹配問題)

最大功率：1W (所能接收的最大的功率，關系不大)

接頭形式：REVERSE SMA母座(倒置) (接頭，注意是否匹配)

電纜長度：1米 (饋線長度)

波瓣寬度：水平和垂直方向均為60度 (電磁波輻射的角度，要認真比較是否滿足您的現實環境，2409A和2406A的波瓣寬度：水平和垂直方向均為120度 )
